СТОЛ ПОДЪЕМНЫЙ С ОДНОЙ ПАРОЙ НОЖНИЦ
- Written by Super User
- Be the first to comment!
Современные гидравлические подъемные столы применяются в различных сферах деятельности как промышленной, так и бытовой, обеспечивая подъем и опускание грузов на различные уровни. Использование подъемных столов позволяет выполнять вертикальные перегрузочные операции максимально быстро. Подъемные столы надежны в эксплуатации и просты в техническом обслуживании. Подъемный стол представляет собой фиксированное подъемное устройство, предназначенное для перемещения предметов при организации грузового сообщения между разными уровнями помещений. Подъемные столы могут использоваться для подъема/опускания автомобилей на стоянках, на производственных линиях для подачи материалов на уровень подающих устройств, а также в качестве альтернативы грузовому лифту в помещении или стационарной рампе для погрузки/разгрузки грузовых машин.
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9E%D0%B1%D1%89%D0%B8%D0%B5%20%D0%B2%D0%B8%D0%B4%D1%8B%20%D0%B8%20%D1%81%D0%B5%D1%82%D0%BA%D0%B0%20%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%80%D0%BE%D0%B2/LT1_general_view_1.jpg)

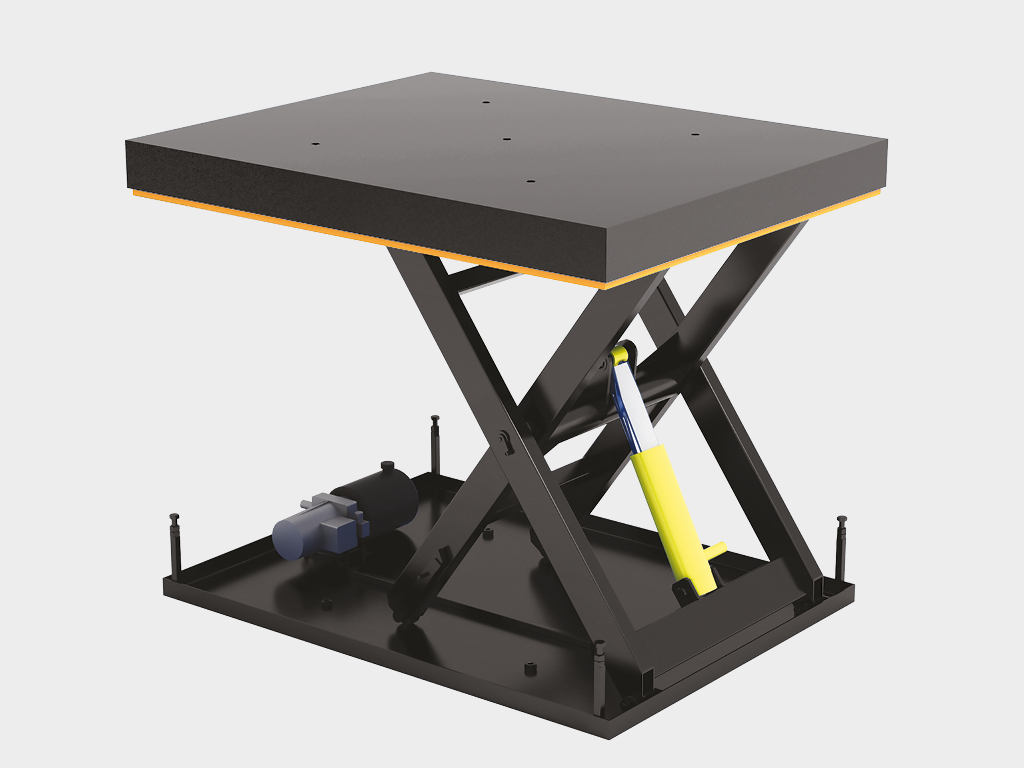

Стол подъемный с одной парой ножниц
ЗОНА ПРИМЕНЕНИЯ
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%97%D0%BE%D0%BD%D0%B0%20%D0%BF%D1%80%D0%B8%D0%BC%D0%B5%D0%BD%D0%B5%D0%BD%D0%B8%D1%8F/LT_2.jpg)
ПРЕИМУЩЕСТВА
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_1.1%20.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_1.2%20.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_2.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_2.2%20.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_3.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_3.2%20.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_4.1.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9F%D1%80%D0%B5%D0%B8%D0%BC%D1%83%D1%89%D0%B5%D1%81%D1%82%D0%B2%D0%B0%20%D0%B8%20%D0%BD%D0%BE%D0%B2%D0%B8%D0%BD%D0%BA%D0%B8/4%20%D0%A1%D1%82%D0%BE%D0%BB%D0%B0%20%D0%BF%D0%BE%D0%B4%D1%8A%D0%B5%D0%BC%D0%BD%D1%8B%D1%85_4.2%20.jpg)
ДИЗАЙН
ЦВЕТА
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%9E%D0%B1%D1%89%D0%B0%D1%8F-%D0%A6%D0%B2%D0%B5%D1%82%D0%B0/RAL-5005.jpg)
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%9E%D0%B1%D1%89%D0%B0%D1%8F-%D0%A6%D0%B2%D0%B5%D1%82%D0%B0/RAL-9005.jpg)
ТАБЛИЦА РАЗМЕРОВ
ПАРАМЕТР | ПОКАЗАТЕЛЬ |
---|---|
Длина конструкции, м | 1,3–4 |
Ширина конструкции, м | 1–2,4 |
Высота конструкции, м | 0,35–0,83 |
КОНСТРУКЦИЯ
![](http://www.doorhan.ru/upload/spravka/data/1C_KTR//%D0%A1%D0%BA%D0%BB%D0%B0%D0%B4%D1%81%D0%BA%D0%BE%D0%B5%20%D0%BE%D0%B1%D0%BE%D1%80%D1%83%D0%B4%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5/%D0%9A%D0%BE%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BA%D1%86%D0%B8%D1%8F%20%D0%B8%20%D1%81%D1%82%D0%B0%D0%BD%D0%B4%D0%B0%D1%82%D1%80%D0%BD%D1%8B%D0%B5%20%D1%80%D0%B5%D1%88%D0%B5%D0%BD%D0%B8%D1%8F/LT_3.jpg)
1. Основание стола
2. Рамка безопасности стола
3. Рычаги внешние стола
4. Рычаги внутренние стола
5. Площадка стола
6. Гидравлическая станция
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
![]() |
Стол подъемный с одной парой ножниц |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
---|---|
H, мм Длина | 2 000–4 000 |
B, мм Ширина | 1 200–2 400 |
b2, мм Рабочий диапазон, вниз | 350–500 |
b1, мм Рабочий диапазон, вверх | 1 650–1 900 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
![]() |
Стол подъемный |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
![]() |
Ограждение для стола подъемного |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
---|---|---|
Грузоподъемность, кг | 500–5 000 | |
Диапазон рабочих температур, °С | -30...+50 | |
Длина, мм | 1 300–4 000 | |
Класс защиты | IP54 | |
Класс очистки поверхности перед окраской | Sa2 | |
Мощность, Вт | 750–3 000 | мощность электропривода гидравлического насоса |
Напряжение питания, В | 380 | |
Ширина, мм | 1 000–2 400 |
УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ
1. Перед включением стола необходимо снять транспортировочные крепления (рым-болты).
2. Нельзя использовать подъемный стол, если в зоне работы находятся люди или посторонние предметы.
3. Не превышайте допустимую грузоподъемность.
4. Проверьте чтобы подъемный стол не имел внешних дефектов, вызванных падением грузов или ударами грузовиков.
5. Убедитесь в чистоте всех скользящих путей, а также в отсутствии в них посторонних предметов.
6. Убедитесь в отсутствии течи из элементов гидросистемы.
7. После завершения работы с подъемным столом, он должен быть опущен в нижнее положение.
8. К работе со столом допускаются лица, изучившие устройство и принцип работы подъемного стола.
9. Проверьте работу и регулировку рамки безопасности, работа стола при неисправной рамке безопасности запрещается!
10. Запрещается эксплуатация стола при обнаружении любых неисправностей.
Внимание! Использовать стол для подъема/опускания людей запрещено!
